一、黔沪矿用瓦斯专用阀：概述
矿用瓦斯专用阀采用精密的U形弹性密封圈和三偏心多层次金属硬密封结构，被广泛用于介质温度≤425℃的治金、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。瓦斯阀采用矿用防爆电动执行机构配以三偏心硬密封蝶阀,具有良好的耐腐蚀性，使用寿命长，本阀均有双向密封功能，产品符合国家GB/T13927-92阀门压力试验标准
二、瓦斯专用电动蝶阀：特点
1、本阀采用三偏心密封结构，阀座与蝶板几乎无磨损，具有越观越紧的密封功能。
2、密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点。
3、碟板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长。
4、大规格蝶板采用绗架结构，强度高，过流面积大，流阻小。
5、本阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装。
6、驱动装置可以多工位（旋转90°或180°）安装，便于用户使用。
三、瓦斯专用电动蝶阀： 执行机构特点
1、壳体-壳体为硬质铝合金，经阳极氧化处理和聚酯粉末涂层，耐腐蚀性强，防护等级IP67，防爆等级BT4，并有IP68和CT4供选择
2、电机-全封闭式鼠笼式电机，体积小、扭矩大、惯性小、绝缘等级为F级，内置过热保护开关，可防止过热损坏电机。
3、手动结构-手轮的设计保证案例可靠、省力、体积小、不通电时，扳动离合器手柄可进行手动操作。通电时，离合器自动复位。（注:在电机不通电的状况下，电动执行器将保持永久手动状态）
4、指示器-指示器安装在中心轴上，可以观察阀门位置。透镜采用凸透镜设计，不积水，观察方便。
5、干燥器-用来控制温度，防止由于温度和天气变化导致执行器内部水分凝结，保持内部电气元件的干燥。
6、限位开关-机械，电子双重限位。机械限位螺钉可调，案例可靠；电子限位开关由凸轮机构来控制，简单的调整机构能精确并方便地设定位置，无需电池支持（微动开关接点均匀为银质触点）
7、扭矩开关-可提供过载保护，在阀门卡涩，有异物时，自动断开电机电源，更有效的保护阀门和电动执行器不受损坏。（出厂前已设定好，请用户不要随意更改设置）
8、自锁-精密和双蜗轮蜗杆机构可高效传输大扭矩，效率高，噪音低（*大50分贝），寿命长有自锁功能，防止反转，传动部分稳定可靠，出厂已经加满高效润滑脂，使用无需再加油。
9、防脱螺栓-拆除外壳时，螺栓附在壳体上，不会脱落。外部螺栓均采为不锈钢材质。
四、瓦斯专用电动蝶阀： 主要性能规范

公称通径DN（mm）		50-1200
公称压力PN（MPa）		1.0		1.6
公称压力PS（MPa）	强度试验	1.5		2.4
	密封试验	1.1		1.76
材料\材料代号		C	P	R
主要零件	阀体	WCB	ZG1Cr18Ni9Ti	ZG0Cr18Ni12Mo2Ti
	蝶板	WCB	ZG1Cr18Ni9Ti	ZG0Cr18Ni12Mo2Ti
	阀杆	2Cr13	1Cr18Ni9Ti	0Cr18Ni12Mo2Ti
	密封圈	四氟不锈钢
	填料	四氟柔性石墨
适用工况	适用介质	水、煤气、蒸汽、油品	肖酸类	醋酸类
	适用温度	-40℃～200℃（超该温度范围；订货时请注明）

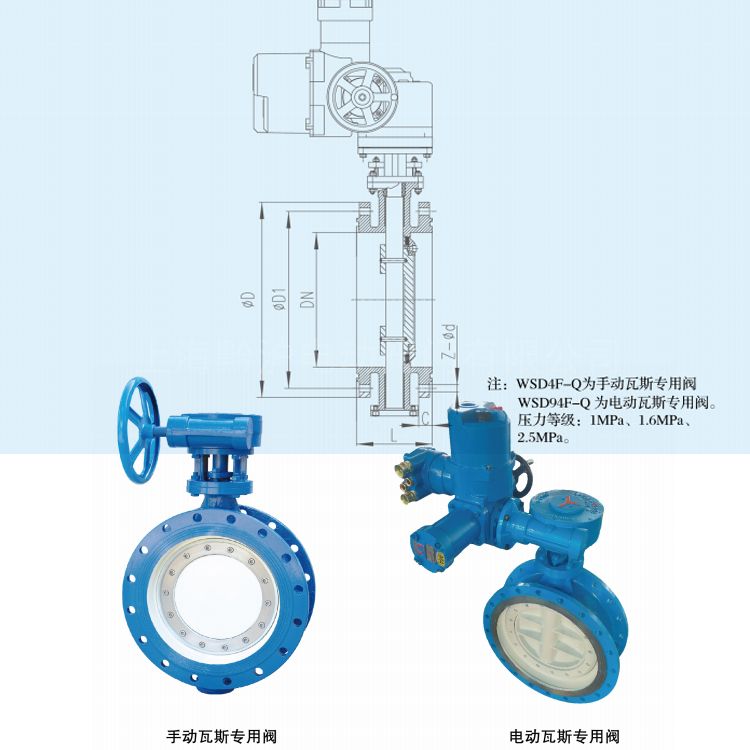

五、瓦斯专用电动蝶阀 主要外形尺寸与连接尺寸（ mm ）

公称通径DN（mm）	尺寸（mm）
公称通径DN（mm）	L	D	D1	H	H0	Z-Φd
50	43	165	125	82	260	4-18
65	46	185	145	95	280	8-18
80	49	200	160	108	355	8-18
100	56	220	190	125	390	8-23
125	64	250	220	138	490	8-25
150	70	285	250	198	630	8-25
200	71	340	310	236	690	12-25
250	76	405	370	276	830	12-30
300	83	460	430	308	930	16-30
350	92	520	490	340	1010	16-34
400	102	580	550	374	1070	16-34
450	114	640	600	384	1140	20-34
500	127	715	660	448	1200	20-41
600	154	840	770	490	1340	20-41
700	165	910	875	542	1600	24-48
800	190	1025	990	607	1780	24-48
900	203	1125	1090	665	1920	28-54
1000	216	1255	1210	731	1960	28-58
1200	254	1485	1420	842	2360	32-58

品牌：	黔沪
型号：	WSD94F-10Q DN350
加工定制：	否
结构形式：	偏置板式
材质：	碳钢
连接形式：	法兰
适用介质：	水
压力环境：	常压
