1概述

SC-GP-CT485开口式电流互感器是上海数采物联网科技有限公司推出的一款可以把交流电模拟信号转换成485数字信号的一种电流传感器（互感器），产品内置32位ARM系列 MCU和高精度计量芯片，经多点校准的电流转换模块。具有精度高，响应快的特点。SC-GP-CT485可以和市面上常见的数据采集网关、DTU、可编程控制器PLC、上位机直接进行数据交互。
本产品广泛用于交流电机，照明设备，空气压缩机，采暖通风与空调装置，建筑物的自控制系统，设备OEE开机率、工业互联网，农网改造项目等场景的电流监测采集场景。

2服务理念

我司郑重承诺:
您购买的不仅仅是产品，还有细致、周到的技术支持服务！！！( =^_^= )
凡购买我司无线产品，我们免费提供远程指导，远程配置调试服务，将数据发送至用户指定的云平台。
免费提供物联网方案咨询服务！

3产品特性

线序定义

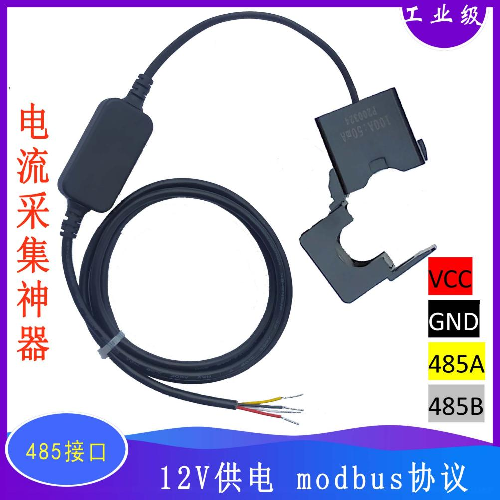

红色:+12V 黑色：GND 黄色：485A 白色：485B
线长：默认1米
采集特性

电流检测范围: AC 0.2A-100A，可定制其他大量程互感器

电气特性

供电方式：5~24V 直流
工作功耗：0.5W
工作频率：50-60Hz

通信特性

传输方式：RS485
通讯协议: Modbus RTU

结构特性

材质：ABS塑料（外壳）
安装方式：卡扣安装

工作环境

温度-20°C～70°C

存储环境

温度-20°C～80°C

4产品核心优势

采用高精度计量芯片，测量精度高
开合式设计，安装方便
安装简单，快速部署，助力物联网项目快速落地

5Modubus通讯协议说明

5.1串口通讯参数

波特率：9600 数据位：8 校验：NONE 停止位：1

5.2功能码定义

上位机读取数据或接受报警数据采用03功能码。
上位机控制下位机设备（互感器）采用06功能码。

5.3寄存器点表定义

序号	寄存器地址	参数含义	读写属性（R/W）	数据格式
1	0x01	电流高16位	R	unsigned int （32位无符号整数）
2	0x02	电流低16位	R	unsigned int （32位无符号整数）

5.4通讯报文示例

采集 01 号从设备的电流数据

主机请求报文
1	2	3	4	5	6	7	8
地址码	功能码	起始地址		寄存器编号		CRC效验码
地址码	功能码	高字节	低字节	高字节	低字节	高字节	低字节
0x01	0x03	0x00	0x00	0x00	0x02	0xC4	0x0B

从机响应报文
1	2	3	4 5	6 7	8	9
地址码	功能码	字节数	寄存器数据		CRC校验码
地址码	功能码	字节数	高字节	低字节	高字节	低字节
0x01	0x03	0x04	0x00 0x03	0x00 0x72	0x8A	0x16

数据解析说明：第 1 位为响应报文的设备地址，第 4、5 、6、7位为采集的 32 位电流数据（32 进制 0x00030071 等于十进制 196722，精度0.0001(A)，对应电流是19.6722(A)，第 8、9 位为 CRC 校验位。

6应用案例

纺织厂生产设备电流数据采集

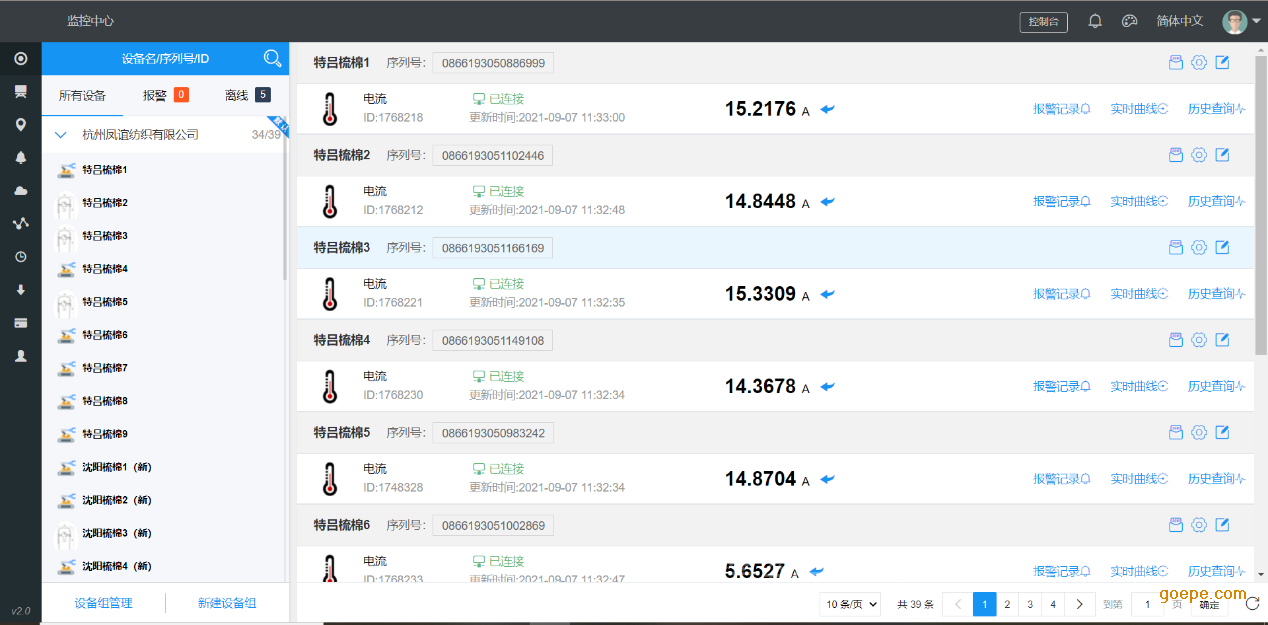

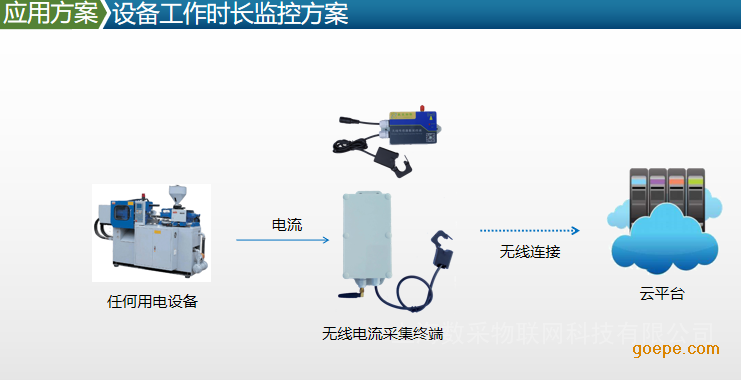

本案例中，采用4G无线开口式交流传感器，进行电流数据采集，数据在云平台端进行展示，可通过网页、app、微信小程序等方式访问查看数据。

品牌：	数采物联
型号：	SC-GP-CT485
加工定制：	是
分类：	电流互感器
应用领域：	电力
