1产品概述

485总线共享器示意图

功能示意图

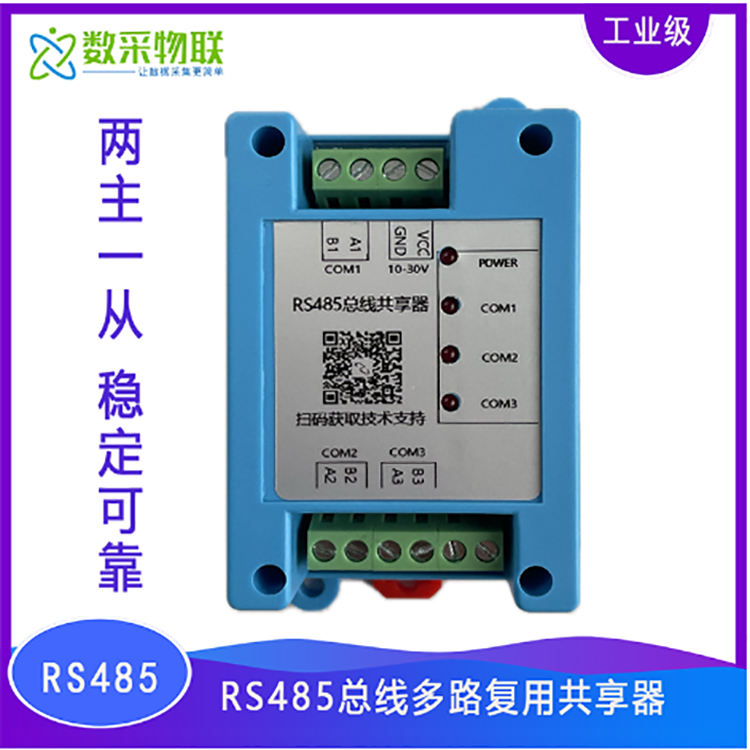

DAQ-GP-485HUB是上海数采物联网推出的一款 RS485总线多路复用共享数据处理器，是一款高性能的通讯设备，专门针对两台主机和一台从机通讯时导致的数据冲突而设计。在实际工业控制和监控场景中，多个主机同时发送请求，会导致数据冲突，影响系统的稳定性和可靠性。该处理器通过将两台主机和一台从机连接在一个RS485 接口上，实现了高速稳定的通讯。该处理器支持多种协议，波特率可调，适应各种不同场景的通讯需求。并且，该处理器还具备优秀的导轨安装、小巧紧凑的特点，方便在有限空间内进行方便的安装和使用。总之，这款多路复用的 RS485 集线器是一种高性能、可靠性突出的工业设备，可以稳定高效地解决两台主机和一台从机通讯时导致的数据冲突，提高整个系统的稳定性和效率，是一款非常值得推荐和使用的产品。

2服务理念

我司郑重承诺:
您购买的不仅仅是产品，还有细致、周到的技术支持服务！！！( =^_^= )
本产品，现场只需普通工人接电安装即可! 无需调试！
我们免费提供远程指导，远程配置调试服务，将数据发送至用户指定的云平台。
免费提供物联网方案咨询服务！

3产品特性

型号	DAQ-GP-485HUB
供电电源	DC 10-30V
通讯协议	透明传输，支持任何协议
波特率	1200-230400bps
产品尺寸	1025433mm
使用环境	-20℃~60℃
处理器	采用32 位ARM MCU 处理器，处理速度快

4产品核心优势

1. 该产品采用可靠的供电方式，DC 10-30V 电源输入。
2. 支持波特率可调，可在 1200 bps 到 230400 bps 之间进行选择。
3. 产品支持多种协议，可以进行对接，以满足不同应用场景的需要。
4. 支持 MODBUS、DLT645 通讯协议，方便快捷地实现数据传输和远程控制。
5. 带有电脑参数配置软件，用户可以方便地进行配置和调试。
6. 导轨安装的特征，占用空间小巧。
7. 数据处理器比数据缓存器处理速度快。
8. 3 组 RS485 接口，带有 ESD 接口保护。

5使用及软件配置

接线示意图

1）上位机软件使用说明
计算机对模块进行参数配置时，需要将计算机的RS485 连接到模块 RS485 的任意端口。模块上电后，五个指示灯会全部亮起，此时点击电脑配置软件的连接。
注意：
只有在模块上电的前五秒，才能对模块进行配置。
模块上电前五秒，指示灯会全部亮起。

2）软件页面

（3）故障排查，RS485 通讯连接不上可能有多种原因，以下是可能导致连接故障的一些常见问题及其排除方法：
1. 接线错误：检查连接线路是否正确连接，是否有接线错误。确保连接线路没有短路。
2. 波特率设置错误：确定所连接的设备的波特率是否与RS485 通讯设备上的波特率参数一致。
3. 设备地址设置错误：检查所连接的设备是否设置了正确的地址。
4. 传输距离过远：RS485 通讯的传输距离有限，如果距离过远，则会导致通讯连接不上。可以通过增加信号增强器来解决这个问题。
5. 设备故障：有时通讯设备本身可能会发生故障，导致连接失败。此时，需要检查设备的硬件是否正常，包括电源是否稳定、是否有物理损坏等。
6. 程序或协议错误：RS485 通讯还有可能出现程序或协议相关的问题。可以重新配置参数、协议或更换软件来解决问题。
综上所述，需要根据实际情况，进行逐一排除来判断连接故障的具体原因。可以根据以上常见问题一步一步排除，可以在解决连接故障中提供一些帮助。

型号：	DAQ-GP-485HUB
加工定制：	是
