1产品概述

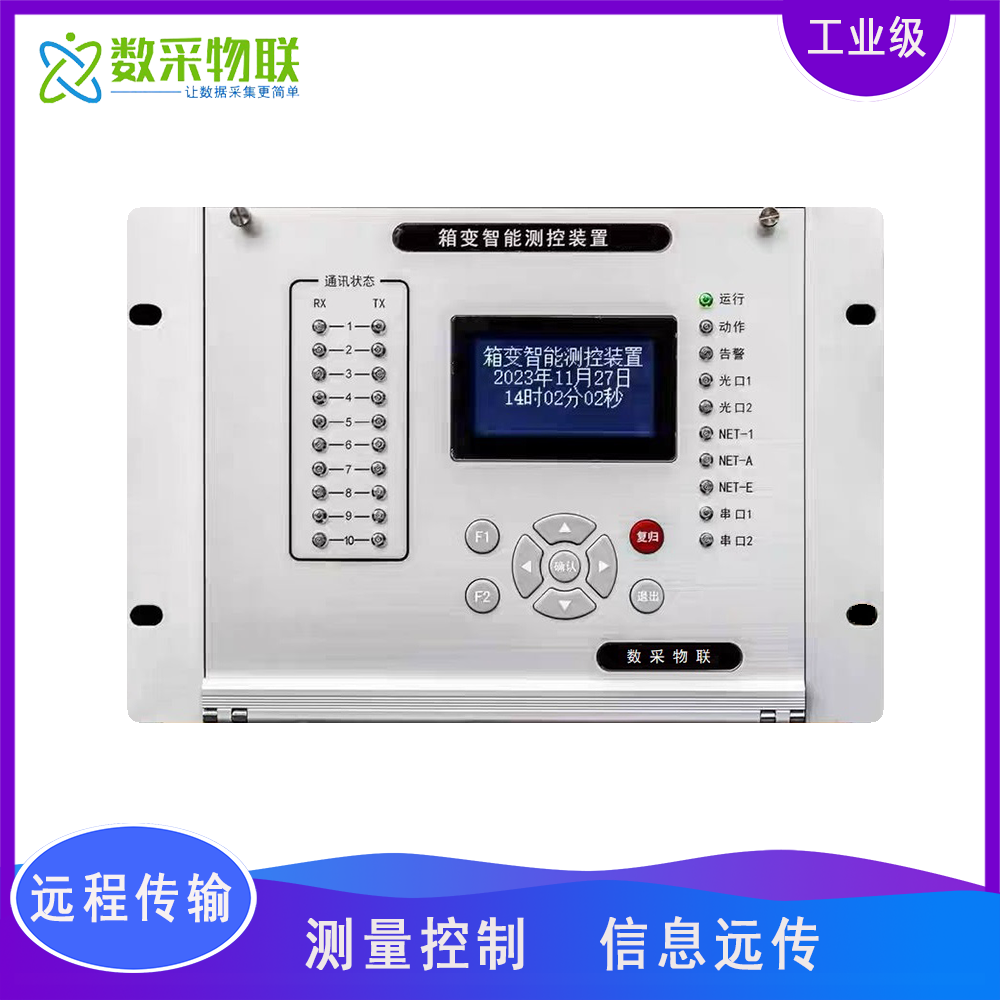

SC-GP-MDC 是上海数采物联网科技推出的一款箱变智能测控装置/终端，适用于光伏或风电升压站，为新能源发电并网提供完备的保护、测量、控制、调整、信息远传等功能。实现风电或光伏工程的“无人值班，少人值守”运行管理模式。
装置采用*新32位高性能处理器平台设计，结合公司成熟、稳定的软件算法，保证产品稳定性和可靠性，使产品易用性更好，功能更强。

2服务理念

我司郑重承诺:
您购买的不仅仅是产品，还有细致、周到的技术支持服务！！！( =^_^= )
本产品，现场只需普通工人接电安装即可! 无需调试！
我们免费提供远程指导，远程配置调试服务，将数据发送至用户指定的云平台。
免费提供物联网方案咨询服务！

3功能配置

序号	功能	功能说明
1	遥测	① 交流测量：标配6路电流，6路电压，各侧的三相电流、三相电压、有功功率、无功功率、功率因数、系统频率。 ② 直流测量：标配4路4-20mA，2路PT100。 ③ 可扩展为9路电流、9路电压采集，需订货时说明。
2	遥信	① 标配27路遥信，遥信电源为外接AC/DC220V。 ② 27路遥信可根据实际接线，配置遥信名称的定义。 ③ 遥信可扩展为54路，需订货时说明。
3	开出	① 开出标配为8路，可实现开关遥控分合闸和保护跳闸。 ② 可选配1路操作箱，需订货时说明。
4	保护功能	① 变压器差动速断、比率差动、差流告警。 ② 各侧开关保护：三段式过流、过负荷、过流反时限、负序过流、零序过流、零流反时限、过压保护、低压保护。 ③ 各侧开关告警：PT断线告警、CT断线告警。 ④ 高压侧非遮断电流闭锁分闸。
5	故障录波	① 故障录波文件遵循Comtrade1999标准定义格式。 ② 故障录波文件包含各侧开关的电流、电压、开关位置。 ③ 一个故障生成故障触发时刻和故障出口时刻2个波形。
6	非电量	① 变压器本体非电量：轻瓦斯、重瓦斯、压力释放、高温、超高温、油位低、油位高等。 ② 其它非电量：包括网门跳闸、门开保护等。 ③ 预留3路独立的非电量保护，告警/跳闸可选择。
7	温度越限	① 装置具备温度越限告警和温度越限跳闸功能。 ② 温度越限告警和越限跳闸的直流通道可灵活配置。
8	事件记录	① 200条SOE记录，超过200条，先进先出，循环覆盖。 ② 40条故障记录（故障发生时的遥测断面数据）。 ③ 30组故障录波文件记录（故障发生时的录波文件报告）。
9	通讯管理	① 标配6路RS485串口，接入规约支持MODBUS、IEC103、IEC101、DL/T645电能表等规约。 ② RS485串口可扩展至10路，需订货时说明。 ③ 2路RJ45网口，可实现IEC103规约、IEC104规约接入及IEC104规约转发。
10	组网功能	① 内嵌环网交换机，2 路光口，可组成自愈式光纤环网。 ② 环网交换机具备2路RJ45电口，实现外部其它设备直接组网和数据传输。
11	对时	默认为主站规约对时。

4电气特性

技术要求	功能要求	应用参数
工作电源	电源输入	AC/DC110-220V
	频率	50Hz
	功耗	正常运行≤10W，装置动作≤15W
电流输入	额定值In	标配5A（1A时需订货注明）
	测量范围	0.03In～20In
	测量误差	≤±0.5％
	功耗	≤0.5VA/相
电压输入	额定值Un	100V/270V/690V/800V （1140V应用时，需配置外部PT进行降压）
	测量范围	0.02Un～1.2Un
	测量误差	≤±0.5％
	功耗	≤0.5VA/相
功率误差	有功/无功功率	≤±1.0%
功率误差	功率因数	≤±1.0%
频率测量	测量范围	45-55Hz
频率测量	频率误差	≤±0.02Hz
开关量输入	遥信电源	AC/DC220V（外接）
开关量输入	隔离方式	光电隔离，隔离电压2500V
开出控制	开出数量	8路
	节点容量	AC250V/10A，DC30V/10A
	输出方式	空接点

4.1通讯特性

RS485串口波特率1200bps～9600bps
光口 ST接口、单模双芯≥20km
RJ45网口 10M/100M自适应

5结构特性

装置采用后插件式结构，外壳封闭；机箱采用嵌入式安装方式，箱后接线。
装置外形尺寸：223×262×240mm（高×宽×深）；
安装开孔尺寸：223×227mm（高×宽）；
安装固定孔距：140×246mm（高×宽），安装孔：4×Φ8mm。

装置设计采用模块化设计思想，不同的配置需求由各功能组件按需要进行组合配置，实现了功能模块的标准化。装置由模拟量输入AI插件、主控MAIN插件、基本遥信DI插件、电源/开出POW插件、通讯TX插件及面板上的人机接口MMI组件构成。
机箱后侧从右到左(如图3.2-1)依次为：模拟量输入AI插件（A）、主控MAIN插件（B）、基本遥信DI插件（C）、扩展遥信DI插件（D）、电源/开出POW插件（E）、通讯TX插件（F）。装置标准配置（A）、（B）、（C）、(E)、（F），5个插件可满足遥测遥信采集、开出控制、通讯管理和环网的需求，如用户需要特殊增加开关量信号采集，可通过扩展遥信DI插件（D）进行扩展。

图3.2-1

5.1.1 模拟量输入AI插件(A)

模拟量输入AI插件标配为6路电流和6路电压采集，可采集三相交流电流、三相交流电压等模拟量信号。交流电流和交流电压采集通过内部互感器隔离变换为小信号后，送主控MAIN插件进行信号调理及模拟信号的采集、计算。

5.1.2主控MAIN插件(B)

主控MAIN插件是本装置的核心插件，包含模拟量信号调理、采集、AD转换、保护判别、开关量采集、参数和历史记录存储、实时硬时钟等。
装置内部主控MAIN插件与通讯TX插件通过内部串口直接互联，进行数据交换和命令执行。

5.1.3 遥信DI插件(C)

装置标配1个基本遥信插件（C），当基本遥信插件不能满足配置需要时，可通过扩展遥信插件（D）来扩展开入量，基本遥信插件与扩展遥信插件的硬件相同，需要通过遥信插件上的JP1跳线来选择。JP1跳线的1-2脚短接：为基本遥信插件（C）；JP1跳线的2-3脚短接：为扩展遥信插件（D）。

5.1.4电源/开出POW插件(E)

电源/开出插件采用宽输入范围的交直流两用开关电源，输入AC/DC85-265V，输出DC5V，供装置数字电路及模拟电路使用。
开出部分提供8路开出空接点，实现开关遥控跳闸/遥控合闸控制、保护跳闸控制等输出。
电源/开出插件可选配1路操作箱，需要用户订货时注明。

5.1.5通讯TX插件(F)

通讯TX插件配置了通讯管理机功能和环网交换机功能。
通讯管理机部分配置了RS485串口和RJ45网口，可实现电力系统多种规约协议的接收和转发。
通讯TX插件还内嵌1个环网交换机，可实现光纤自愈环网，环网交换机配置2个电口和2个光口，支持多种设备通过网络进行组网。
特别说明：为了简化通讯管理机与环网交换机连接时的外部网线，通讯管理机与环网交换机在装置内部有一个网络接口直接相联了。当通讯管理机不需要与环网交换机直接连接时，需要将通讯TX插件上JP1位置的4个跳块全部打开，以免造成装置IP地址冲突，影响网络通讯。
通讯TX插件网口默认IP地址如下：

NET1默认IP地址为192.168.1.166。
NET2默认IP地址为192.168.3.166。
装置内部管理机和交换机直连的网口默认IP地址为192.168.2.166。

5.1.6人机接口组件

人机接口组件提供一个宽温运行的OLED屏，配置9个操作按键，实现人机交互操作，装置面板配置5个软件指示灯和26个硬件驱动指示灯。

5.1.7 指示灯和按键

5.1.8硬件指示灯

序号	名称	颜色	功能说明
1-10	接收RX	绿	通讯插件串口1-10的数据接收指示。
1-10	发送TX	红	通讯插件串口1-10的数据发送指示。
11	NET1	绿	通讯插件网口1的数据收发指示。
11	NET2	绿	通讯插件网口2的数据收发指示。
12	LAN1	绿	环网交换机电口1的数据收发指示。
12	LAN2	绿	环网交换机电口2的数据收发指示。
13	FX1	绿	环网交换机光口1的数据收发指示。
13	FX2	绿	环网交换机光口2的数据收发指示。

5.1.9软件指示灯

序号	名称	颜色	功能说明
1	运行	绿	装置正常运行时，0.5秒闪烁1次。
2	通信	绿	装置主控插件通信正常时，常亮。
3	故障	红	装置检测到故障类事件发生时，常亮。
4	告警	红	装置检测到告警类事件发生时，常亮。
5	自检	红	装置参数自检异常时，常亮。

5.1.10操作按键

序号	名称	符号	功能说明
1	返回	返回	返回上一级菜单。
2	确认	确认	进入下一级菜单或对修改参数进行确认和保存。
3	上键	▲	查看上一页或对修改数值加1。
4	下键	▼	查看下一页或对修改数值减1。
5	左键		向左选择条目或将当前修改数值的光标左移一位。
6	右键		向右选择条目或将当前修改数值的光标右移一位。
7	加键	+	对修改数值加1。
8	减键	-	对修改数值减1。
9	复归	复归	手动复归按键，复归故障总信号和告警总信号。

6工作环境

无爆炸危险、无导电尘埃、无腐蚀性的场所。
环境温度：-40℃~+75℃
环境湿度：*高温度为75℃时相对湿度不超过50%;如在环境温度为20℃时，环境*高湿度可达90%
大气压力：80kPa~110kPa
防护等级：IP50

7产品特点

（1）装置采用宽运行温度器件设计，宽范围温度的OLED显示屏，强干扰设计，适应于现场恶劣环境。
（2）装置的集成电路全部采用工业级元器件，保证装置的高稳定性和可靠性。
（3）采用32位高性能嵌入式微机处理器，配置大容量的RAM和FLASH，数据运算、逻辑处理和信息存储能力强，运行速度快，可靠性高。
（4）完善的历史事件记录、故障时刻断面数据存储、故障录波文件存储，掉电自保持，便于事故分析。
（5）设计有RS485串口通信、RJ45以太网通信、光纤通信，可接入现场其他装置规约，实现数据转发。

8人机界面

装置采用宽温度OLED屏，用户可以很方便地浏览数据信息、修改定值参数、进行传动实验等。装置还提供了详尽的故障事件记录和故障录波报告，帮助用户及时准确地处理电网事故。

8.1液晶显示结构

注：装置出厂默认密码为“1000”，厂内设置为厂内调试用，需超级密码。

8.2主菜单界面

装置主菜单界面是一个多级结构菜单。可通过方向键选择，带底色表示选中该项目，选中后按“确认”键进入下一级菜单。

8.3 参数修改流程

在主菜单界面进入参数设置、定值管理、调试模式、厂内设置中任一菜单，均需进行密码验证才能设置，密码不正确不能设置。参数修改流程如下图所示：

以主菜单->参数设置->变比接线为例，通过上下键，选择要修改的条目，如图4.3-1所示。选中要修改的条目后，按“确认”键进入参数编辑状态，反选有底色的数字可以编辑修改，如图4.3-2所示。通过上下键修改数字值大小，左右键选择要修改的数字位，修改完毕后按“确认”键暂时保存修改。

重复上述操作，直至修改完需要修改的参数条目，按“返回”键，如果修改了参数，则进入是否保存界面，如图4.3-3所示。按提示操作，按“确认”键保存，保存成功提示“保存成功”，如图4.3-4所示。

8.4动态弹窗界面

在数据显示和报告显示界面下，可自动弹出故障信息的动态界面。在动态弹出界面下按“返回”键退出动态界面。可在报告显示界面查看历史记录。

8.5 屏幕保护功能

为延长液晶显示屏使用寿命，当无按键操作超过5分钟，进入屏幕保护状态，液晶屏显示黑屏。屏幕保护状态下，按任意按键，可点亮液晶屏。

9附录

9.1 电磁兼容标准

序号	试验项目	实验依据
1	辐射电磁场骚扰试验	GB/T 14598.26－2015量度继电器和保护装置第26部分电磁兼容验收准则A类要求。
2	快速瞬变干抗试验	GB/T 14598.26－2015量度继电器和保护装置第26部分电磁兼容验收准则B类要求。
3	1MHz脉冲群干扰试验	GB/T 14598.26－2015量度继电器和保护装置第26部分电磁兼容验收准则B类要求。
4	静电放电试验	GB/T 14598.26－2015量度继电器和保护装置第26部分电磁兼容验收准则B类要求。
5	辐射射频电磁场	GB/T 14598.26－2015量度继电器和保护装置第26部分电磁兼容验收准则A类要求。
6	浪涌（冲击）抗扰度	GB/T 14598.26－2015量度继电器和保护装置第26部分电磁兼容验收准则B类要求。
7	工频磁场抗扰度	GB/T 14598.26－2015量度继电器和保护装置第26部分电磁兼容验收准则A类要求。
8	脉冲磁场抗扰度	GB/T 17626.9－2011电磁兼容试验和测量技术冲磁场抗扰度试验验收准则B类要求。

9.2 机械性能标准

序号	项目	要求
1	振动	装置能承受GB/T 11287-2000中3.2.1规定的严酷等级为1级的振动响应试验，3.2.2规定的严酷等级为1级的振动耐久试验。
2	冲击	装置能承受GB/T 14537-1993中4.2.1规定的严酷等级为1级的冲击响应试验，4.2.2规定的严酷等级为1级的冲击耐久试验。
3	碰撞	装置能承受GB/T 14537-1993中4.3规定的严酷等级为1级的冲击碰撞试验。

9.3实施标准

标准号	标准内容
GB50062-92	电力装置的继电保护和自动装置设计规范
DL400-91	继电保护和安全自动装置技术规范
GB/T 15153.1-1998	远动设备及系统
GB/T 2423.9-2001	恒定湿热试验
GB/T 11287-2000	振动耐久能力试验
GB/T14537－1993	冲击响应试验
GB/T14537-93	碰撞试验
