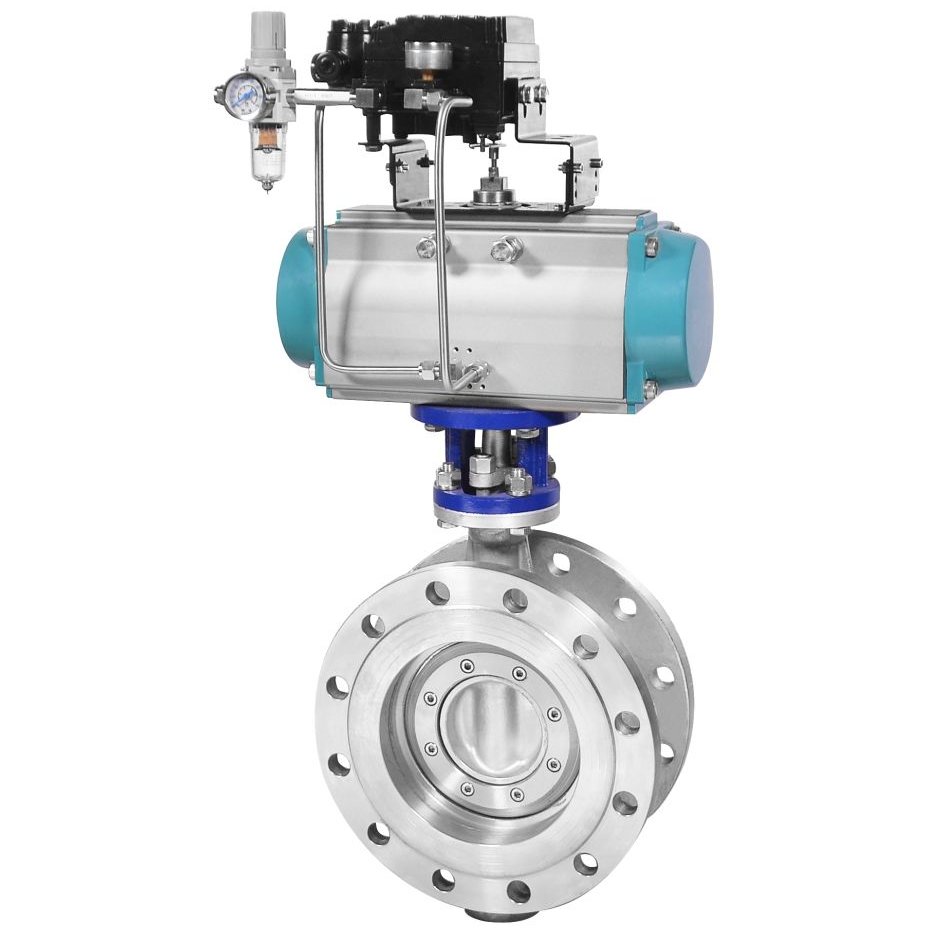

苏正气动硬密封蝶阀D643W-16P
¥2850.00
2850
浙江温州永嘉县
一、气动法兰硬密封蝶阀 产品概述
气动法兰硬密封蝶阀是由高精度气动执行器与硬密封蝶阀组成,气动法兰硬密封蝶阀具有功能强,体积小,轻便宜人,性能可靠,配套简单,流通能力大,特别适合于介质是粘稠,含颗粒,纤维性质的场合。气动法兰硬密封蝶阀可广泛应用于食品、环保、轻工、石油、化工、教学设备、造纸、气力等行业的工业过程自动控制系统中。
二、气动法兰硬密封蝶阀 主要技术参数
公称通经DN(mm) |
50~800 |
公称压力PN(MPa) |
0.6 |
1.0 |
1.6 |
密封试验(MPa) |
0.66 |
1.1 |
1.76 |
强度试验(MPa) |
0.9 |
1.5 |
2.4 |
适用温度 |
-40℃~350℃ |
适用介质 |
水、空气、天然气、油品及弱腐蚀性流体 |
泄漏率 |
符合GB/T13927-92标准 |
驱动方式 |
气动 |
配置执行机构 |
GT、AT、AW系列单双作用气动执行器 |
控制方式 |
开关两位控制、4~20mA模拟量信号控制 |
三、气动法兰硬密封蝶阀 执行器技术参数
执行器型号 |
GT、AT、AW系列单双作用气动执行器 |
供气压力 |
0.4~0.7MPa |
气源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
环境温度 |
-30~+70℃ |
作用形式 |
单作用执行机构、双作用执行机构 |
可配附件 |
定位器、气磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
采用新型气动执行器,有双作用式和单作用式(弹簧复位),齿轮齿条传动,安全可靠;大口径阀门采用系列AW型气动执行器拔叉式传动,结构合理,输出力大,有双作用式和单作用式。
1、齿轮式双活塞,输出力矩大,体积小。
2、气缸选用铝金材料,重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带气讯号反馈指示及附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。
四、气动法兰硬密封蝶阀 主要零件材料
零件名称 |
材料 |
阀体 |
铸钢、不锈钢 |
蝶板 |
铸钢、不锈钢及特殊材料 |
阀杆 |
2Cr13、不锈钢 |
填料 |
O型圈、柔性石墨 |
五、气动法兰硬密封蝶阀 安装连接尺寸
六、气动法兰硬密封蝶阀 安装连接尺寸
公称通经(DN) |
法兰尺寸 |
L
法兰 |
H |
H1 |
A |
1.0MPa |
1.6MPa |
D |
D1 |
n-Фd |
D |
D1 |
n-Фd |
50 |
108 |
63 |
315 |
180 |
165 |
125 |
4-18 |
165 |
125 |
4-18 |
65 |
112 |
70 |
330 |
180 |
185 |
145 |
4-18 |
185 |
145 |
4-18 |
80 |
114 |
83 |
390 |
245 |
200 |
160 |
4-18 |
200 |
160 |
8-18 |
100 |
127 |
105 |
431 |
240 |
220 |
180 |
8-18 |
220 |
180 |
8-18 |
125 |
140 |
115 |
455 |
240 |
250 |
210 |
8-18 |
250 |
210 |
8-18 |
150 |
140 |
137 |
626 |
350 |
285 |
240 |
8-22 |
285 |
240 |
8-22 |
200 |
152 |
164 |
720 |
350 |
340 |
295 |
8-22 |
340 |
295 |
12-22 |
250 |
165 |
206 |
800 |
550 |
395 |
350 |
12-22 |
405 |
355 |
12-26 |
300 |
178 |
230 |
860 |
600 |
445 |
400 |
12-22 |
460 |
410 |
12-26 |
350 |
190 |
248 |
883 |
600 |
505 |
460 |
16-22 |
520 |
470 |
12-26 |
400 |
216 |
289 |
972 |
600 |
565 |
515 |
16-26 |
580 |
525 |
16-26 |
450 |
222 |
320 |
1043 |
750 |
615 |
565 |
20-26 |
640 |
585 |
16-30 |
500 |
229 |
342 |
1098 |
750 |
670 |
620 |
20-26 |
715 |
650 |
20-30 |
品牌: | 苏正 |
型号: | D643W-16P |
加工定制: | 否 |
结构形式: | 偏置板式 |
材质: | 不锈钢 |
连接形式: | 法兰 |
适用介质: | 水;蒸汽;油品;弱酸碱介质 |
压力环境: | 常压 |
