产品信息

1. 型号参数（Model Selection Table）

2. 材质与流体兼容性（Type of Materials in Contact with Fluid）

• 系列：3L
  • 液压本体（Hydraulic Body）：316 不锈钢（316SS）
  • 液压柱塞（Hydraulic Plunger）：316 不锈钢（316 SS）
  • 止回阀（Check Valves）：316 不锈钢（316 SS）
  • 静态 O 型圈（O-Rings Static）：丁腈橡胶（BUNA-N）
  • 柱塞密封（Plunger Seal）：超高分子量聚乙烯（UHMWPE）

3. 性能曲线（Performance Curves）

• 驱动压力：150 PSI（10 BAR）时的性能数据
  • 出口压力：*高 1,950 PSI（134 BAR）
  • 流量：
    • 当驱动空气流量为 6 SCFM（0.17 M³/M）时，流量约为 225 CU.IN/MIN（3.69 L/M）。
    • 当驱动空气流量为 12 SCFM（0.34 M³/M）时，流量约为 450 CU.IN/MIN（7.38 L/M）。
    • 当驱动空气流量为 18 SCFM（0.51 M³/M）时，流量约为 675 CU.IN/MIN（11.07 L/M）。

4. 通用说明（General Notes）

• 压力比：型号中的 “-14” 为标称面积比，实际面积比约高 15%（即实际比约为 - 16.1）。
• 自吸能力：可自吸，但建议在高压场景下采用 “淹没式吸入”（Flooded Suction）以提升稳定性。
• 介质兼容性：适用于液压油（石油基、水基、植物油基）、水（普通水、蒸馏水、去离子水）、溶剂（与丁腈橡胶兼容）等。
• 温度限制：液体部分*高温度为 150°F（65.5°C），若需更高温度需联系工厂定制（如 “V” 改性可提升至 200°F/93.3°C）。

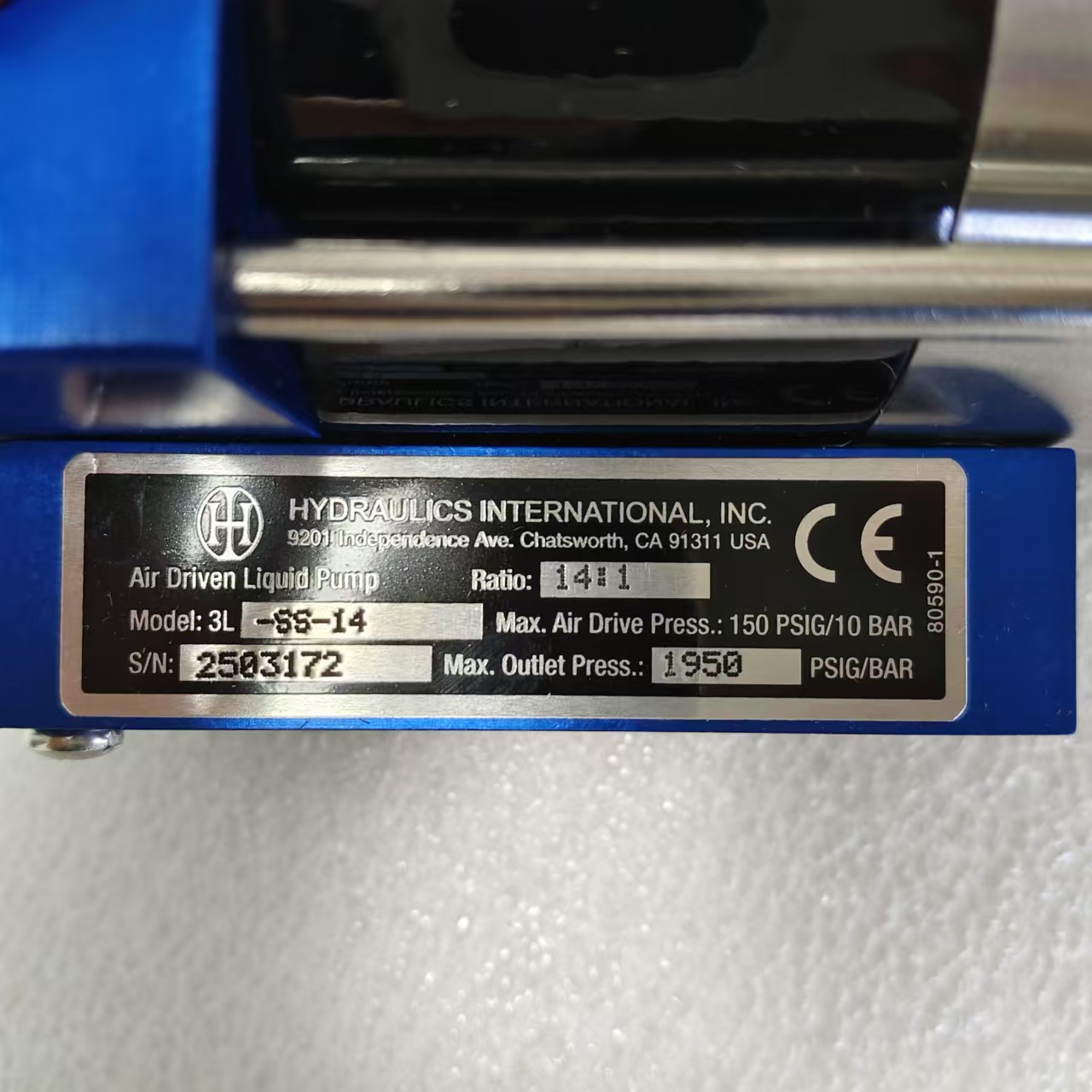

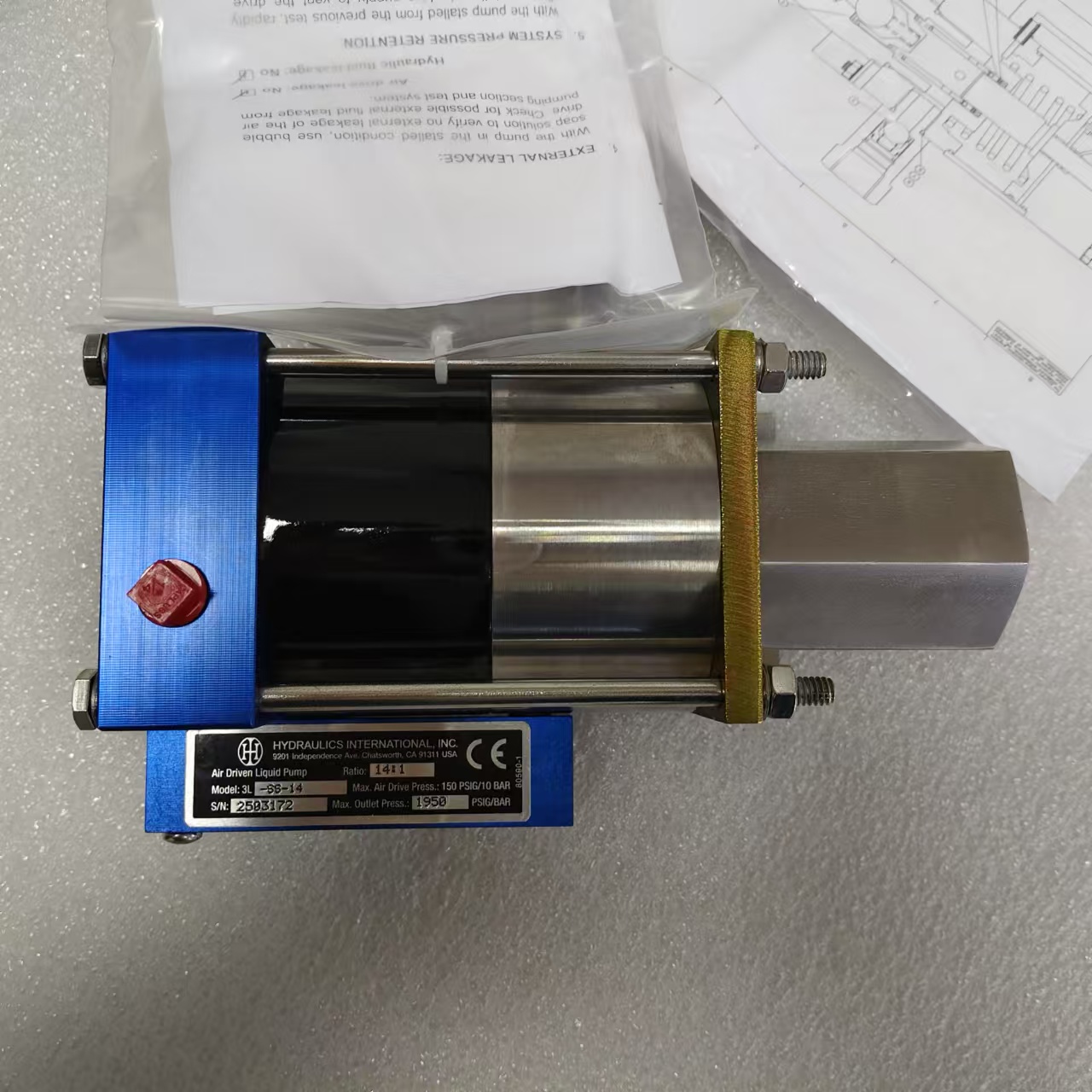

型号：3L-SS-14

• 入口：3/4 英寸 NPT 螺纹
• 出口：1/2 英寸 NPT 螺纹
  材质：
• 液压本体、柱塞、止回阀：316 不锈钢
• 密封件：丁腈橡胶（O 型圈）+ 超高分子量聚乙烯（柱塞密封）
  性能特点：
• 无需润滑，防爆设计，适用于危险环境。
• 可自吸，支持间歇或连续运行，高压下能耗为零（压力保持时不消耗能量）。
• 兼容多种流体，包括液压油、水、溶剂等，抗污染能力强。
  应用场景：
• 液压测试、管道加压、工业夹紧系统等需要中高压的场合。
