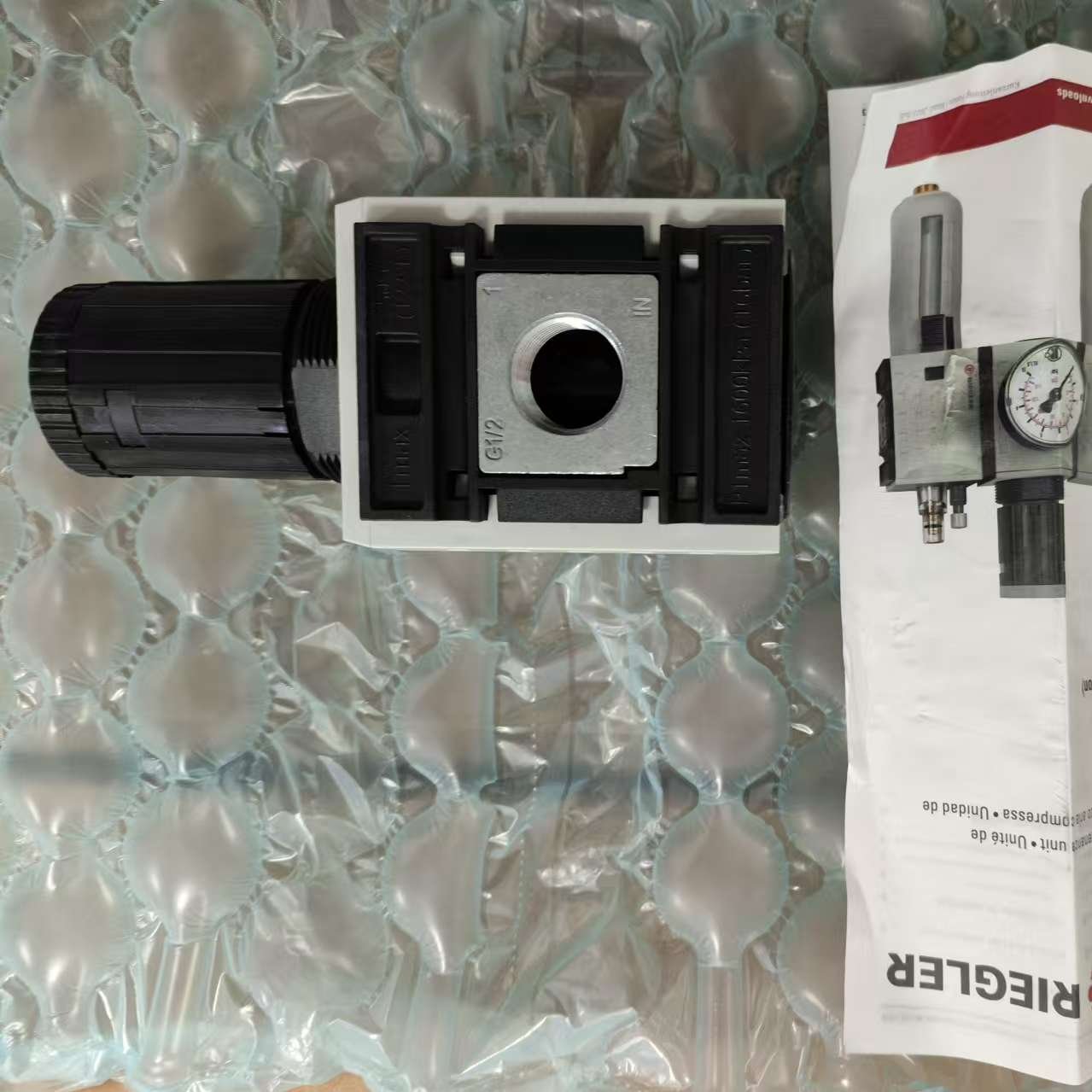

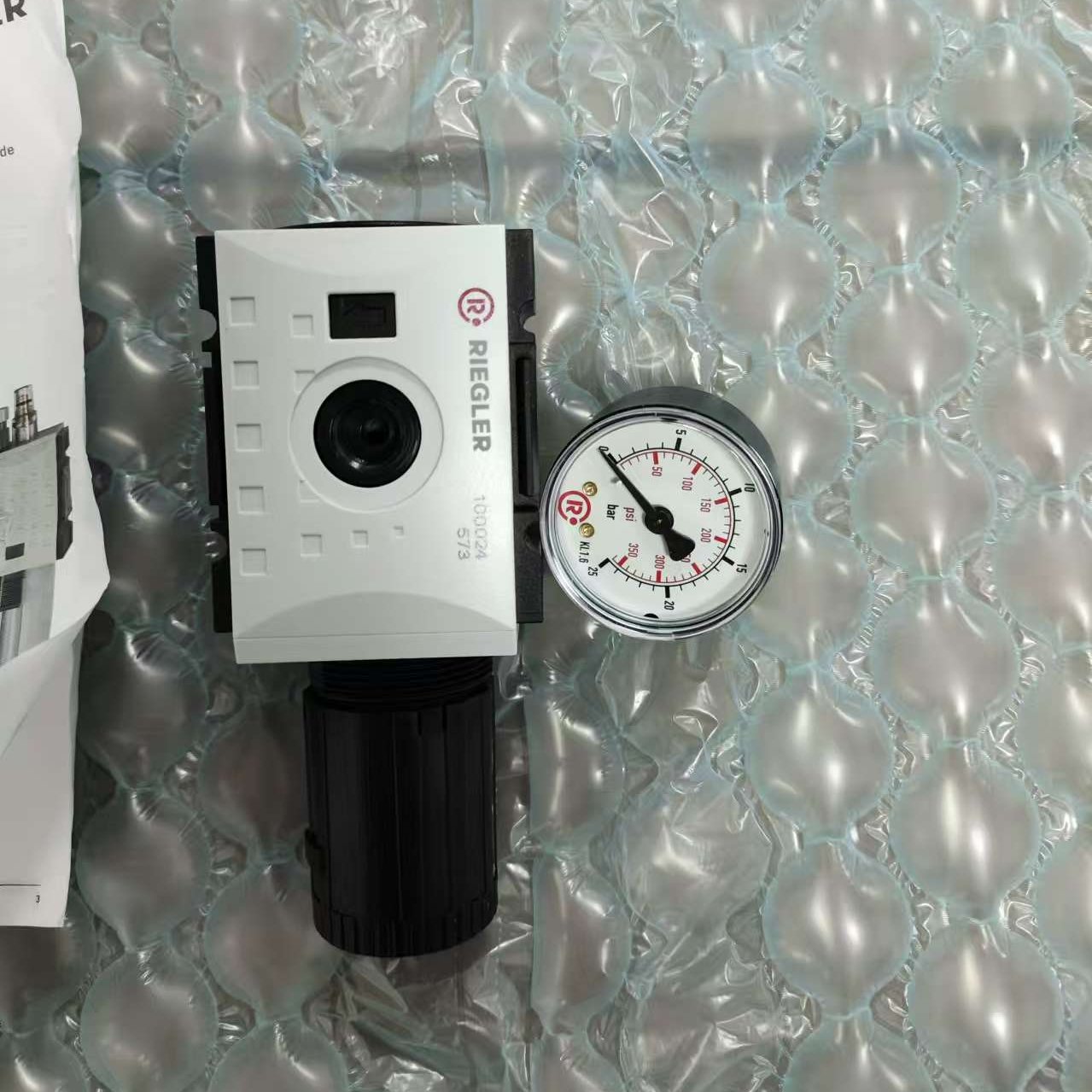

FUTURA 系列标准型压力调节器（Standard Type）
一、型号与规格
- 尺寸：2 号
- 型号范围：FU 7151 至 FU 7186（含 FU 7158）
- 接口螺纹：G 3/8、G 1/2
- 输出压力控制范围：0.1~1.0 bar、0.1~2.0 bar、0.2~4.0 bar、0.5~8.0 bar、0.5~10.0 bar、0.5~16.0 bar
二、产品描述
本产品属于 FUTURA 系列压力调节器，可实现精细压力设定，确保持续供应所需工作压力。需注意，仅适用于经过过滤的介质（过滤精度需达到 50 微米）。
三、产品特性
| 项目 |
FU 7151 至 FU 7166 |
FU 7171 至 FU 7186 |
| 接口（螺纹） |
G 3/8 |
G 1/2 |
| 结构类型 |
带自泄压设计的膜片式压力调节器 |
带自泄压设计的膜片式压力调节器 |
| 适用介质 |
压缩空气、惰性气体 |
压缩空气、惰性气体 |
| 安装位置 |
任意位置 |
任意位置 |
| 介质 / 环境温度 |
50℃ |
50℃ |
| 输入压力（Pin） |
16 bar |
16 bar |
| 输出压力控制范围 |
0.1~1.0 bar / 0.1~2.0 bar / 0.2~4.0 bar / 0.5~8.0 bar / 0.5~10.0 bar / 0.5~16.0 bar |
0.1~1.0 bar / 0.1~2.0 bar / 0.2~4.0 bar / 0.5~8.0 bar / 0.5~10.0 bar / 0.5~16.0 bar |
| 安装方式 |
支架安装、墙面安装、面板安装 |
支架安装、墙面安装、面板安装 |
| 重量（kg） |
无压力表：0.540；带压力表：0.610 |
无压力表：0.540；带压力表：0.610 |
四、材料构成
| 部件 |
材料 |
| 弹簧罩 / 调节旋钮 |
聚甲醛（POM） |
| 头部部件 |
60% 玻璃纤维增强尼龙 66（PA66 GF60） |
| 膜片 |
黄铜 - 丁腈橡胶 - 尼龙 6（Brass-NBR-PA6） |
| 阀锥 |
黄铜 - 丁腈橡胶（Brass-NBR） |
| O 型圈（37.5×2.5） |
丁腈橡胶（NBR） |
| 端盖（底部螺钉） |
聚甲醛（POM） |
| 螺纹板 |
压铸锌（Die-cast zinc） |
五、订购信息
- 压力调节器均以单台包装形式交付；
- 供货范围包含压力表。
六、附件 / 备件
- 附件 / 备件型号 1：FU 33-55 SS 32
- 附件 / 备件型号 2：WK 102-12、WK 102-34
七、滞后性（Hysteresis）
相关数据：63、67、-38、08、10、950、00
八、流量特性
1. 符号说明
2. 接口流量特性
- G 3/8 接口：输入压力 p1=10 bar，流量范围 0~6000 qn（单位：min⁻¹）
- G 1/2 接口：输入压力 p1=10 bar，流量范围 0~6000 qn（单位：min⁻¹）
3. 起点（Startpunkt/Set Point）相关参数
- qn=20 L/min（原文 “Vmin” 应为笔误，按流量单位常规表述修正）
- 输入压力 p1 范围：0~10 bar
- 对应数值：2、1.9、1.8、1.7、1.6、1.5
