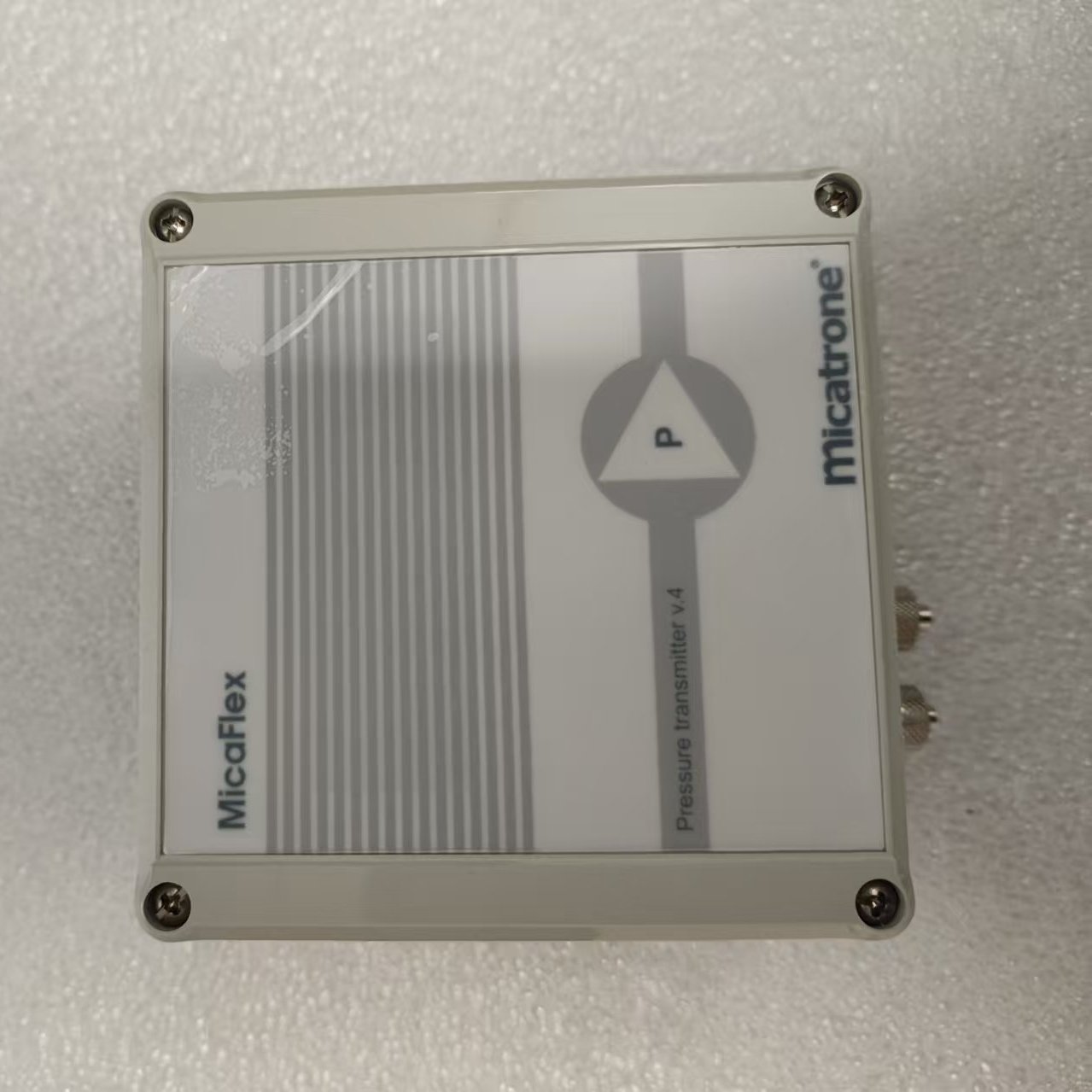

MF-FD 压力变送器及相关产品介绍

基于流量测量场景需求，从应用、安装、操作到参数、配件进行系统梳理，完整呈现 MF-FD 压力变送器的核心信息，同时同步关联同系列其他产品。

一、应用场景

MF-FD 是专为流量测量设计的压力变送器，具备以下特点：

• 可输出电压和电流信号
• 支持流量线性或压力线性两种显示与输出模式选择
• 具备强制输出信号功能
• 拥有便捷的一键调零操作
• 可根据需求选择阻尼设置
• 附带校准证书

二、安装方式

该变送器默认设计为壁挂安装，若配备可选的框架套件 MFM-PANEL，还能实现嵌入式壁挂安装或穿过柜门安装。

三、压力连接

通过 8/6 毫米 HT 塑料管，可与测量设备完成压力连接。

四、显示单元

MF-FD 配备 4 位 LED 显示屏，能让数据读取更直观、便捷。

五、调整与设置

（一）零点调整

按下调零键，直到 LED 灯熄灭，松开按键后即完成调零操作。

（二）输出信号选择

电压和电流信号分别对应不同的接线端子，连接时需确认选择正确的输出信号。

（三）阻尼设置

支持设置不同的阻尼（时间常数），设备出厂时默认阻尼为 1.5 秒。

（四）强制输出信号

将 3 号微型开关拨至 “ON” 位置，可获取 10 伏和 20 毫安的输出信号，该功能可用于检查接收系统。

（五）编程功能

通过显示屏上的 4 个按键，可对设备进行编程操作。可编程参数包括流量显示、小数位数和报警功能：

• 流量显示支持 9999 以内的数值
• 小数位数*多可设置 3 位（例如 9.999）

（六）报警功能

激活报警功能后，设备处于报警状态时，会通过显示屏闪烁提供视觉报警提示。

• 配备可选插件模块后，可获得无电位转换继电器输出
• 报警可设置为高流量或低流量触发，还能设置 0-600 秒的延时时间

六、技术参数

项目	详情
供电电压	24±15% 交流电压；20-32 直流电压；24、115、230 交流电压（带变压器）；50/60 赫兹
功耗	4 伏安（24 交流电压）；2 瓦（24 直流电压）；8 伏安（230 交流电压）
测量范围	0-50 帕、0-100 帕、0-200 帕、0-500 帕、0-1 千帕、0-2 千帕、0-5 千帕；可根据需求定制其他范围
过载能力	50 千帕
精度	全量程的 ±0.5% 加上 ±0.5 帕
温度漂移	±0.5%/10℃
阻尼	可选时间常数：0.05、0.7、1.5 和 2.2 秒
输出信号	4-20 毫安（负载电阻 400 欧姆）；0-10 伏（输入电阻 0 欧姆）；两种信号可同时使用；可定制 0-20 毫安信号；可定制反向信号
环境温度	0-50℃
防护等级	IP65，ABS 塑料材质
电气连接（硬导体 / 多股导体）	每个端子 1×2.5 平方毫米 / 1×1.5 平方毫米
电缆入口	2 个 M16×1.5 螺纹孔（不含电缆密封套）
压力连接	8/6 毫米 HT 塑料管
尺寸（宽 × 高 × 深）	122×120×90 毫米
重量	0.60 千克

七、认证说明

瑞典 Micatrone 公司独自承担责任并声明，MF-FD 产品符合电磁兼容（EMC）、低电压（LVD）及有害物质限制（RoHS II）指令的基本要求。

八、可选变压器

输出信号通常与供电电压无电隔离。若需在标准变送器上实现输出信号与供电电压的电隔离，需配备插件式变压器，目前可提供适用于 24、115 或 230 交流电压的插件式变压器。

九、配件

• MFS 流量传感器
• 8/6 毫米黄色 HT 塑料管（按米销售或提供 50 米卷材）
• 双通集流阀（2-TK）
• MFM-Panel（壁挂 / 柜门）安装套件
• 导轨安装套件
• MFM-L1 报警模块 *
• 内置变压器（24、115、230 交流电压）*
• 带 RS-485 接口的 Modbus RTU 数据通信模块 *

注：报警模块、变压器和 Modbus 模块不能同时使用，仅可安装其中一种。

十、其他产品及型号

（一）差压变送器

• MF-PFA：通用型
• MF-FD：适配 HVAC 控制系统（低差压）
• MF-PD：适配 HVAC 控制系统（低差压）
• MF-P：适配 HVAC 控制系统（低差压）
• MF-PFT：适配苛刻通风及洁净室

（二）流量传感器

• MFS-SS：不锈钢材质，用于测量气流和速度（自平均皮托管）
• MFS：高精度测量气流和速度（皮托管）

（三）其他配件

• VM-5：冷凝水疏水阀（适配差压变送器安装）
