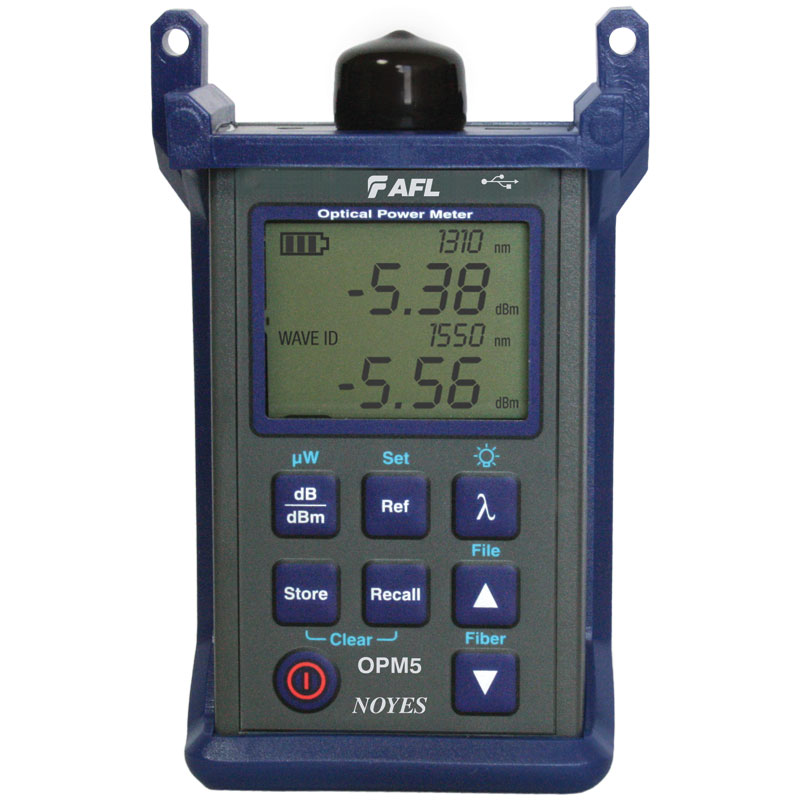

OPM5 光功率计带数据存储

特点：

• 坚固、可靠，并享有行业*佳的5年保修。

• Wave ID 支持同时进行三个波长的测试 - 大幅缩短测试时间

• 可现场更换的连接器适配器，提供*大灵活性

• 使用全球通用的AA电池，拥有持久的电池寿命

应用程序：

• 无源光网络（PON）测试

• OPM(5/4)-4D (过滤器- GaAs) 用于高功率(+26 dBm) CATV 宽带网络或 DWDM 系统应用

• 用于电信网络的OPM(5/4)-3D (InGaAs)

• OPM(5/4)-2D (Ge) 适用于机房局域网/广域网多模或单模网络

产品描述

功能齐全的手持式光学功率计

OPM5 用于测量所有网络类型的光功率，并对多模或单模光纤链路进行插入损耗测量。

OPM5完全可追溯至N.I.S.T.。

自动波长识别显著提高了效率

标准波长ID功能可以自动检测和设置接收波长，防止在使用OLS系列光源时出现设置和测量错误。通过消除单独测试每个波长的需要，它显著提高了效率，减少了技术错误，并节省了测试时间。

光学参考文献存储

OPM5存储每个校准波长的光学参考，并提供用于光纤识别的多种测试音检测。

测试结果存储、传输和后处理与 TRM® 2.0

OPM5文件管理系统允许技术人员将测试结果组织到多个文件中。存储的OPM结果可以通过USB接口传输到PC上，使用随附的TRM® 2.0 Basic Test Results Manager Windows®兼容软件进行查看、分析和报告生成。TRM® 2.0允许用户应用基于行业标准的规则来处理测试结果，并生成包含Pass/Fail结果和计算出的裕度的全面认证报告。

关键规格

• 测量单位：dB, dBm, μW

• 电源：2 x AA 电池

• 电池寿命：300小时

校准波长

OPM5-2D – 850, 1300, 1310, 1490, 1550 nm
OPM5-3D – 850, 1300, 1310, 1550, 1490, 1625 nm
OPM5-4D – 850, 980, 1310, 1550, 1490, 1625 nm



订购信息

OPM5 模型
三种模型提供选项以满足所有网络需求：
OPM5-2D-CC   适用于局域网/广域网多模网络的锗（Ge）探测器
OPM5-3D-CC   适用于单模网络的InGaAs探测器
OPM5-4D-CC   适用于CATV和其他网络高达+26 dBm的高功率InGaAs探测器
注意：CC = 连接器配置。订购时请从以下选项中选择一个:
FC, SC, ST, LC, 2.5mm 通用, 1.25mm 通用

OPM5 配件

模型	描述
8800-00-0200	FC适配器
8800-00-0209	SC适配器
8800-00-0202	ST®适配器
8800-00-0225	LC适配器
8800-00-0214	2.5 mm 通用（接受 FC、SC、ST 等套圈）
8800-00-0224	1.25 mm 通用（接受LC，MU套管）
6000-00-0024MR	电缆，USB-MINI B 连接到电脑

OPM 5系列光功率计特点：
1．大屏幕液晶显示屏（带背景灯功能）
2．电池连续工作时间长达300小时
3．配合罗意斯光源，可同时测量双波长数据，节省50%的时间
4．dBm/uW(功率)和dB(损耗)模式
5．配置USB接口、连接线及PC软件
6．每个测试波长可存储500个测量数据
7．具有实时数据采集测试功能


OPM 5系列光功率计技术规格：

型        号	OPM5-2D	OPM5-3D	OPM5-4D
校准波长(nm)	850,1300, 1310, 1550	850,1300, 1310, 1490,1550,1625	850, 980, 1310,1490, 1550,1625
检测器	Germanium	InGaAs	Filtered InGaAs
动态范围	+6至 -60 dBm	+10至 -75 dBm	+26至 -50 dBm
数据存储功能	每个测试波长可存储500个测量数据（具有实时数据采集功能）
音频识别信号	270 Hz /330 Hz /1kHz /2kHz
音频功率 识别范围	+6至 -50 dBm +6 至 -45 dBm   (850nm)		+6至 -30 dBm +6 至 -25 dBm (850nm)
ID信号功率 识别范围	+6至 -50 dBm +6 至 -45 dBm   (850nm)		+6至 -30 dBm +6 至 -25 dBm (850nm)
准确度	±0.25 dB
分辨率	0.01 dB
测量单位	dB、dBm、 µW
一般规格
电源	两节AA5号碱性电池   (或AC 适配器和镍氢电池 [选配件])
电池寿命	(典型): 300小时 [无背景灯] 、20小时[开背景灯]
工作温度	-10 ~ 50oC，90·%RH（无冷凝）
储存温度	-30 ~ 60oC，90·%RH（无冷凝）
尺寸	140 x 81 x 38mm
重量	260克



OPM 5系列光功率计订货须知

OPM5的标准包装包括: OPM5主机,保护橡皮套, 便携式袋子, 五号（AA）电池, USB接线，使用说明书及软件包。用户需要预先选定接头适配盖子类别。
